產品類別：礦用振動篩
產品簡介：ZSG礦用振動篩主要用于大塊狀物料及中小顆粒物料的篩分、分級，10~12mm加厚鋼板，符合工況標準，有1~5層篩網，篩網材質為聚氨酯，耐磨、抗壓、重量輕、使用壽命長，礦用振動篩安裝角度在10°-40°之間，分級效果好.
給料粒度：＜150mm 篩孔尺寸：3-50mm
產量：460噸/時 篩面傾角：10-15°
免費獲取報價
全國統一銷售熱線
ZSG礦用振動篩工作視頻

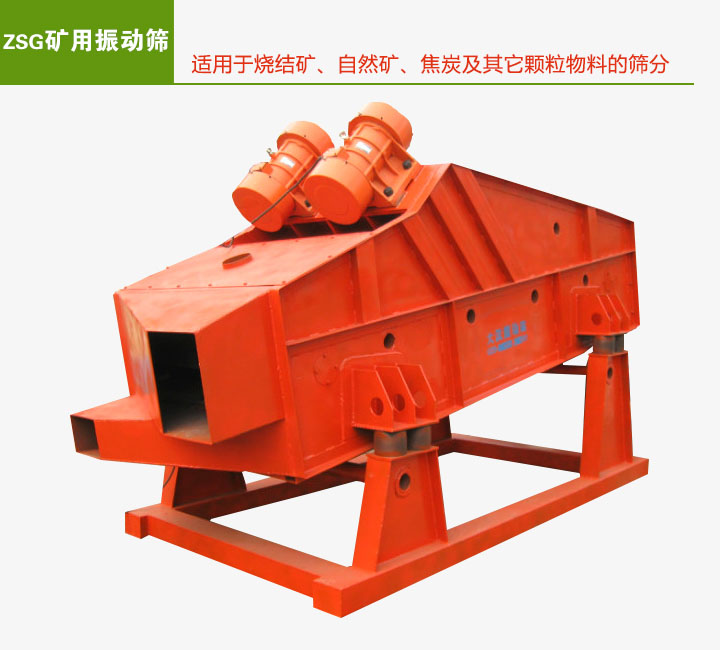

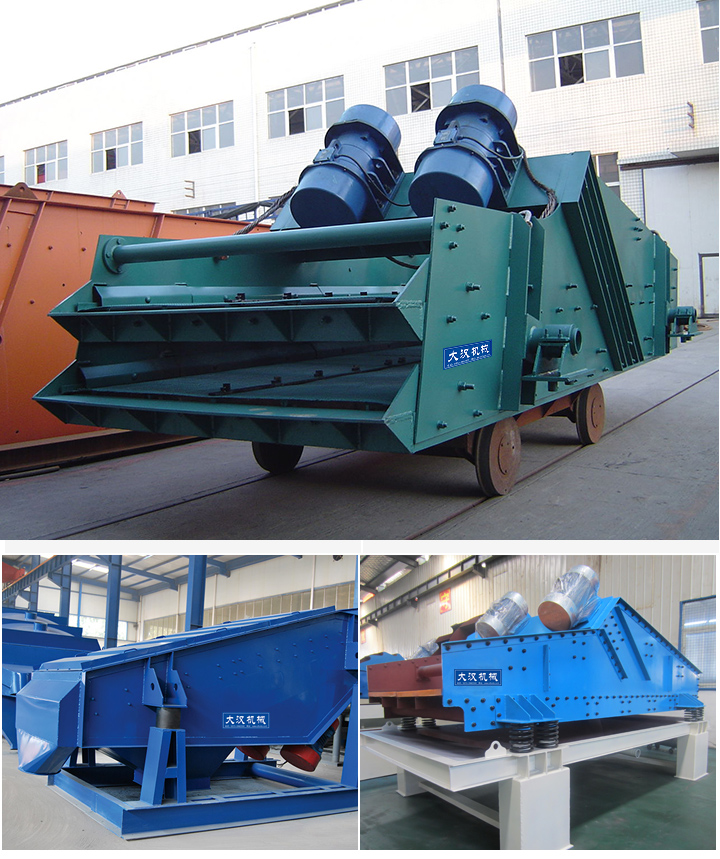

ZSG系列礦用振動篩是我公司自行研制的一篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料的篩分行業，尤以冶金行業用途為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械。該產品 具有體積小、重量輕，能耗低、便于安裝及工藝布置等特點，采用能耗低振動電機作振動源，橡膠彈簧支撐并隔振，處理量大，篩分效率高，篩網有較大的安裝傾角,拼塊組裝篩板，更換方便，使用壽命長。

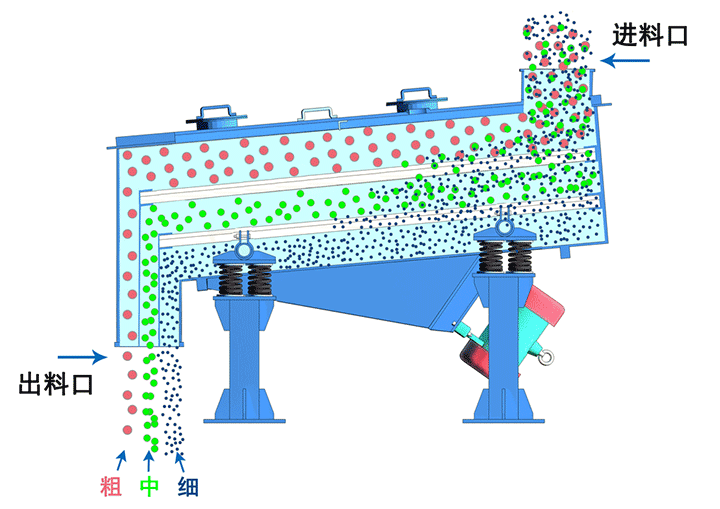

ZSG礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。
1、處理量大，篩分效率高，每小時產量在10-460噸/時之間；
2、采用耐磨性極高的篩板，整機鋼度大，使用壽命長；
3、減振裝置采用橡膠彈簧，可以降低設備工作噪音；
5、橫梁與側板間聯接采用抗扭剪高強螺栓聯接，無焊接，不易損壞，易更換；

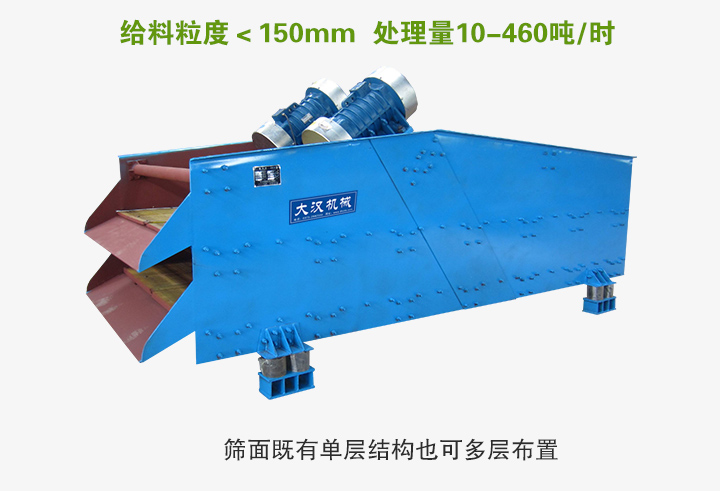

6、1-5層篩網設計，可進行多種粒度規格的物料分級，篩網由小塊拼裝而成，且更換極為簡便。
| 型 號 | 篩面面積 | 篩面傾角 | 給料粒度 | 篩孔尺寸 | 處理量 | 振頻 | 雙振幅 | 配用電機 | ||
| m2 | 度 | mm | mm | t/h | Hz | mm | 型號 | 功率Kw | 電壓V | |
| ZSGB-0615 | 0.9 | 10 | <150 | 3 5 10 15 20 25 50 |
10-100 | 16 | 6-9 | YZO-10-6 | 2*1.0 | 380 |
| ZSGB-0918 | 1.62 | 10 | 15-160 | YZO-20-6 | 2*2.0 | |||||
| ZSGB-1020 | 2 | 15 | 15-200 | YZO-20-6 | 2*2.0 | |||||
| ZSGB-1224 | 2.88 | 10 | 25-300 | YZO-30-6 | 2*2.5 | |||||
| ZSGB-1030 | 3 | 15 | 35-360 | YZO-30-6 | 2*2.5 | |||||
| ZSGB-1230 | 3.6 | 15 | 40-400 | YZO-50-6 | 2*3.7 | |||||
| ZSGB-1530 | 4.5 | 15 | 45-460 | YZO-50-6 | 2*3.7 | |||||
| ZSG2B-0615 | 0.9 | 10 | 10-100 | YZO-10-6 | 2*1.0 | |||||
| ZSG2B-0918 | 1.62 | 10 | 15-160 | YZO-20-6 | 2*2.0 | |||||
| ZSG2B-1020 | 2 | 15 | 15-200 | YZO-20-6 | 2*2.0 | |||||
| ZSG2B-1224 | 2.88 | 10 | 25-300 | YZO-30-6 | 2*2.5 | |||||
| ZSG2B-1030 | 3 | 15 | 35-360 | YZO-30-6 | 2*2.5 | |||||
| ZSG2B-1230 | 3.6 | 15 | 40-400 | YZO-50-6 | 2*3.7 | |||||
| ZSG2B-1530 | 4.5 | 15 | 45-460 | YZO-75-6 | 2*5.5< | |||||
ZSG礦用振動篩型號含義
ZS G-07×15
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────- 篩面長度(dm)
│ │ │
│ │ └────────── 篩面寬度(dm)
│ │
│ └───────────- 產品代號
│
└───────────── 振動篩系列代號

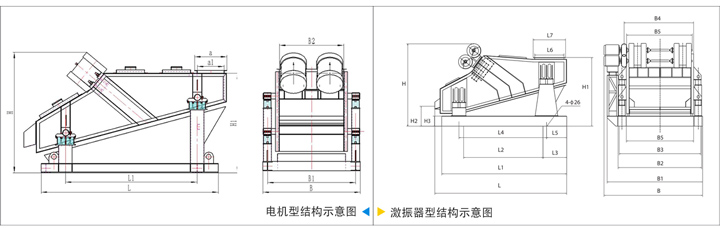

| 型號 | 篩面面積（m2） | 給料粒度（mm） | 處理量(t/h) | 雙振幅(mm) | 激振器型號 | 功率(kW) | L(mm) | B(mm) | H(mm) |
| ZSG1536 | 5.4 | ＜200 | 20-360 | 8-12 | JZ-75-6 | 2×4.0 | 3675 | 2660 | 2220 |
| ZSG1540 | 6 | 50-400 | JZ-75-6 | 2×4.0 | 4000 | 2660 | 2300 | ||
| ZSG1836 | 6.48 | 60-460 | JZ-100-6 | 2×5.5 | 3620 | 3140 | 2230 | ||
| ZSG1848 | 8.64 | 80-500 | JZ-130-6 | 2×5.5 | 4800 | 3140 | 2950 | ||
| ZSG2040 | 8 | 80-560 | JZ-130-6 | 2×5.5 | 4000 | 3160 | 2300 | ||
| ZSG2050 | 10 | 90-600 | JZ-160-6 | 2×7.5 | 5000 | 3260 | 2730 | ||
| 2ZSG1536 | 5.4 | 50-360 | JZ-160-6 | 2×5.5 | 3675 | 2660 | 2340 | ||
| 2ZSG1540 | 6 | 50-400 | JZ-100-6 | 2×5.5 | 400 | 2660 | 2700 | ||
| 2ZSG1836 | 6.48 | 60-460 | JZ-130-6 | 2×5.5 | 3620 | 3140 | 2250 | ||
| 2ZSG1848 | 8.64 | 80-500 | JZ-180-6 | 2×7.5 | 4800 | 3140 | 3250 | ||
| 2ZSG2024 | 8 | 80-560 | JZ-180-6 | 2×7.5 | 4000 | 3160 | 2700 | ||
| 2ZSG2050 | 10 | 90-600 | JZ-200-6 | 2×7.5 | 5000 | 3260 | 2940 |

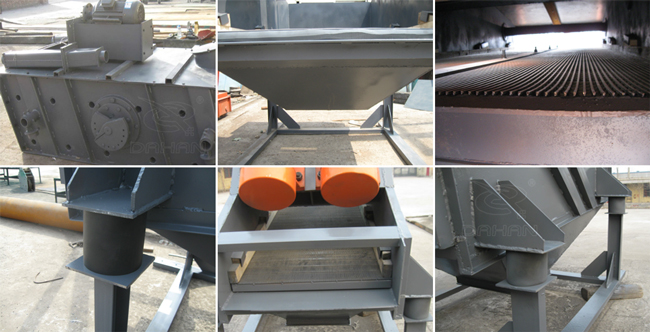

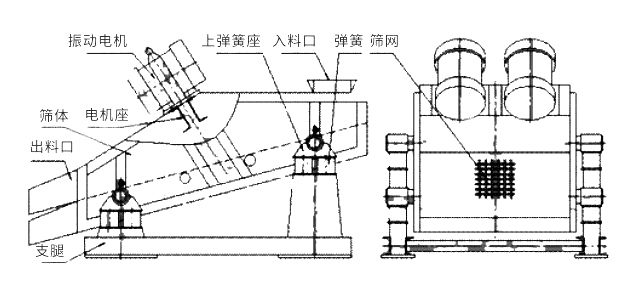

ZSG礦用振動篩由振動源、篩體、篩網、減振裝置和底拖組成，篩機側板采用鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。
ZSG系列礦用重型振動篩采用振動電機做為激振源，調節振動電機激振力的大小，可以改變篩機的振幅。

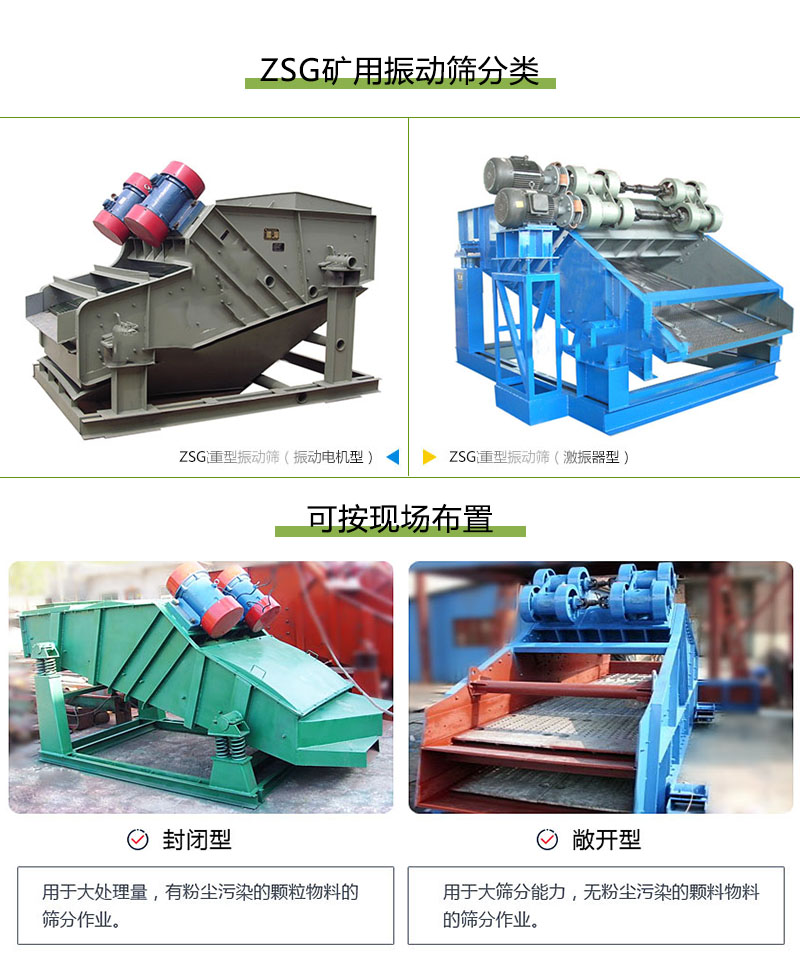

減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。
