直線振動篩篩分視頻

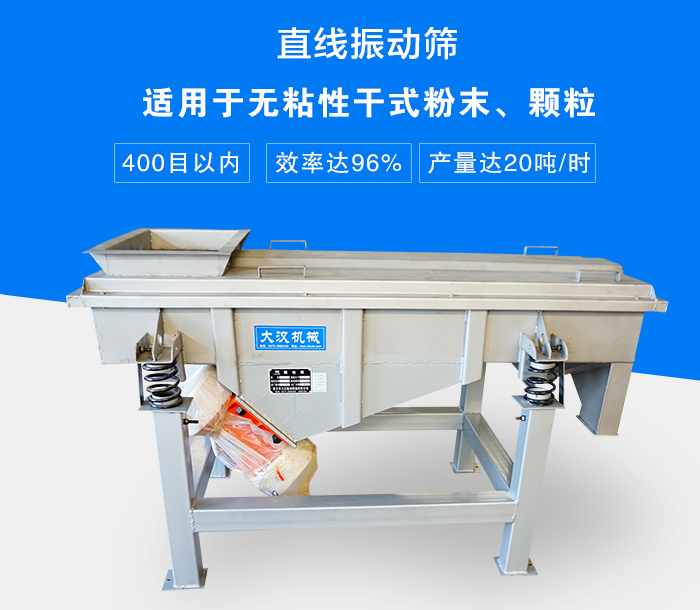

該產品篩分效率可達96%以上，可篩分400目以內的干式粉末、顆粒，每小時產量可達20噸，1-6層篩網，可同時篩分出2-7種不同粒度的物料，密封性好，無粉塵溢散，耗能少，可用于流水線生產中的自動化作業。

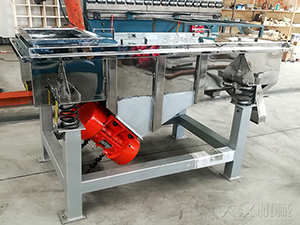

關于大漢牌直線振動篩

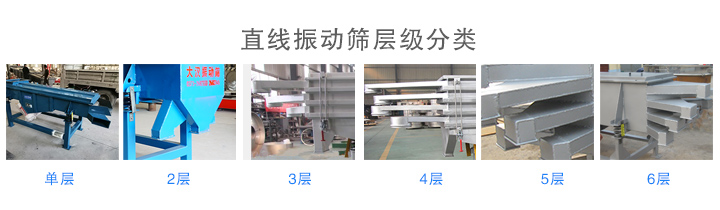

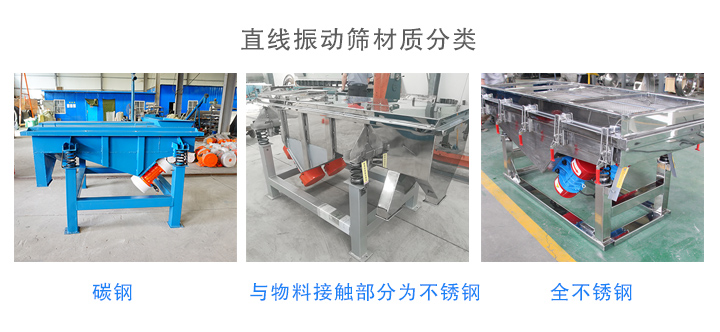

直線振動篩是一種運動軌跡為直線的中、細篩分設備，其材質分為多種，如：碳鋼材質，不銹鋼材質，全不銹鋼材質等，可滿足不同行業的篩分要求，1-6層篩網，能同時進行2-7個等級的分選自動排料，更適合于24小時流水線作業。

直線振動篩篩分視頻

單層直線篩-杏仁除雜

多層直線篩-硫酸鎳分級

不銹鋼直線振動篩-化肥顆粒分級

大型直線篩-篩分沙子

直線振動篩主要適用行業

直線振動篩主要用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分、除雜。

食品行業：大豆、板栗、花生、芝麻、麥芽、稻谷、大米等。

化工行業：化肥、尿素、石油焦、樹脂、涂料等。

醫藥行業：中藥粉、中藥飲片、顆粒藥丸、微丸等。

冶金行業：耐火材料、高嶺土、石灰、氧化鋁、重質炭酸鈣、石英砂等

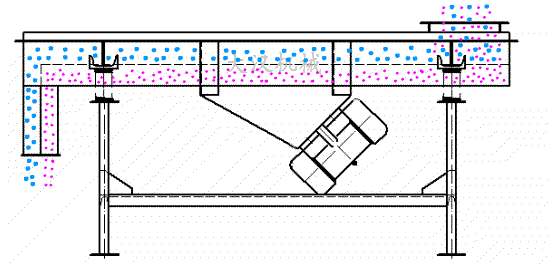

直線振動篩工作原理

DZSF系列直線振動篩分機為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074―5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm。

直線振動篩結構說明

直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

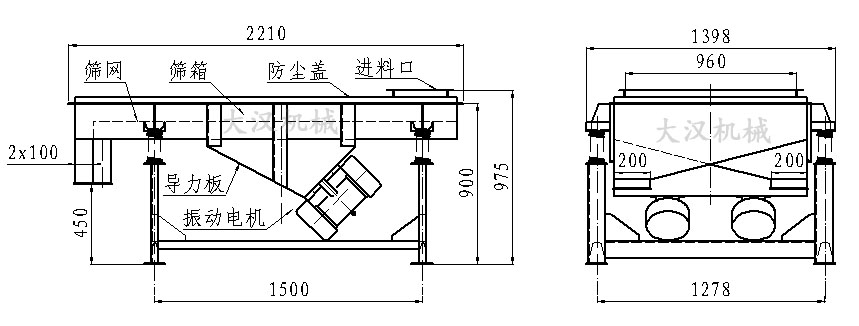

直線振動篩主要技術參數和外形尺寸

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.05-5	960	6-7	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.05-5	960	6-7	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.06-8	960	5-7	2×0.37	45-60	2462×808×848
DZSF530	500×2500		2-200	0.06-8	960	5-7	2×0.37	45-60	2462×808×848
DZSF1020	1000×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2953×808×1120
DZSF1030	1000×3000		2-200	0.1-20	960	6-8	2×0.37	45-60	3152×1340×1120
DZSF1025	1000×2500		2-200	0.1-15	960	5-7	2×0.37	45-60	2203×1320×900

直線振動篩型號說明

D----------------------------------振動電機(振動源)

Z----------------------------------直線(運轉軌跡)

SF----------------------------------篩分機

1020----------------------------------篩面尺寸（1000mm寬x2000mm長)

1-------------------------------------兩層(兩層篩網三個出料口)

S（P）-----------------------------------鋼板材質【S代表不銹鋼，P代表普碳鋼】

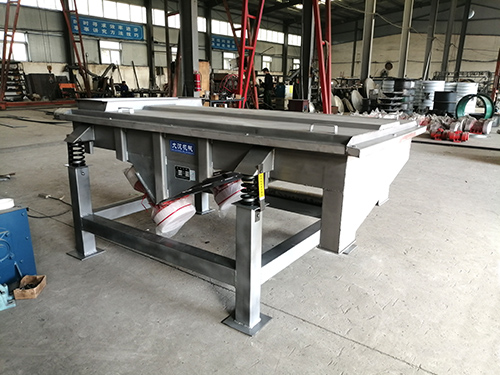

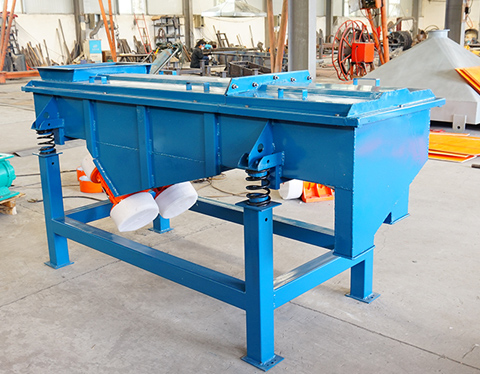

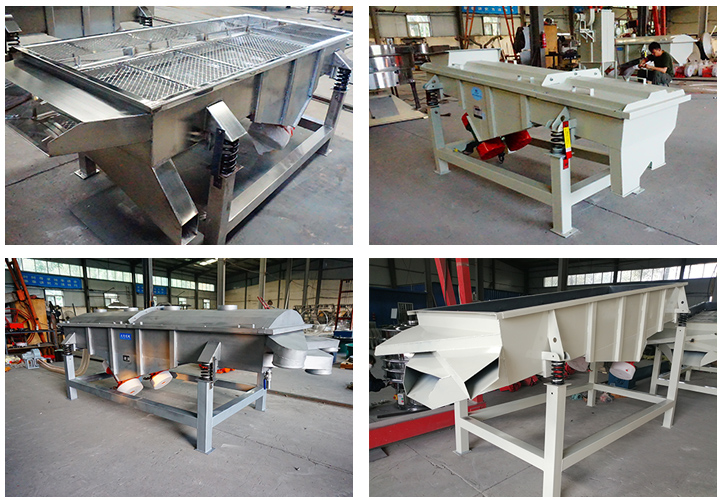

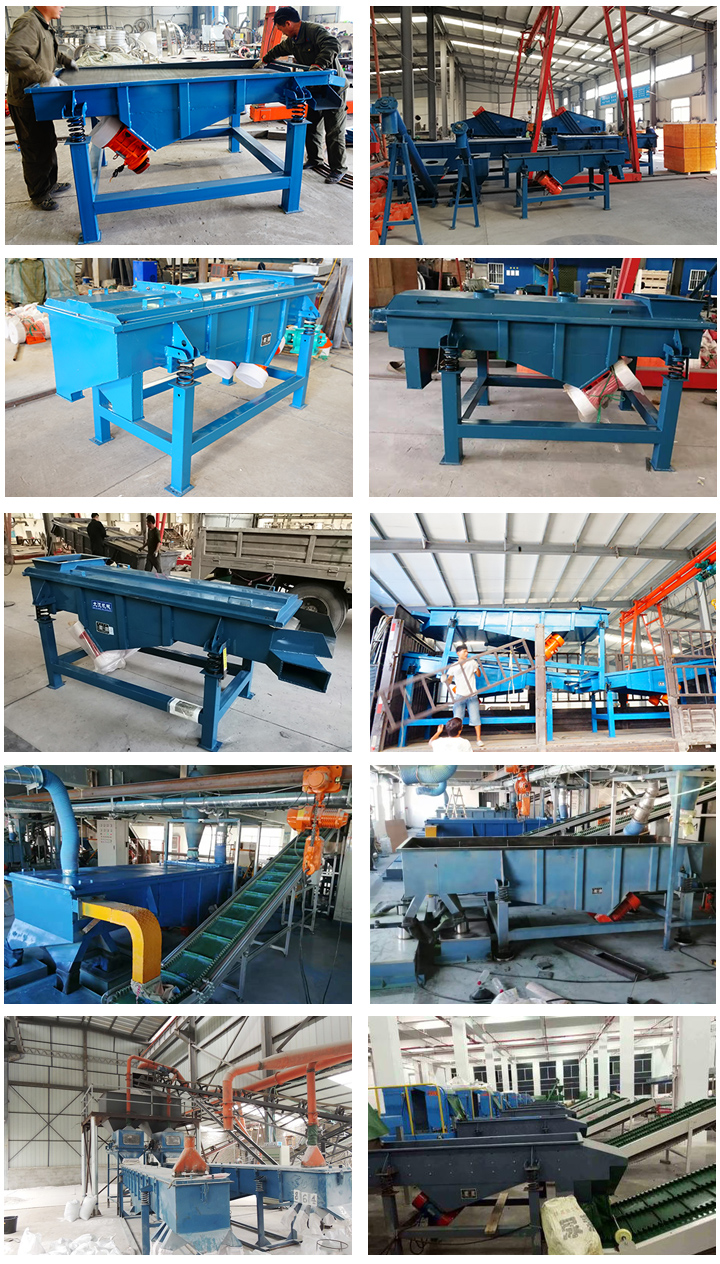

直線振動篩廠家產品實物圖

直線振動篩安裝調試與使用

該設備應固定在專用地基上，由預埋螺栓固定。如不打?qū)Ｓ玫鼗瑧?yīng)在工作臺與設備機座之間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線。

注意：設備安裝到位后，開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

直線振動篩安裝好以后，應按以下要求檢查：

1、檢查振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘干后方能使用。

2、篩體和機座上、下彈簧座圈上，彈簧應完全垂直嵌入彈簧座圈，以保證篩體平衡，篩機的振動部分切勿與機外其它物體有硬性連接或接觸。

3、閉合電源開關，確認振動電機同步反向旋轉，進行10-20分鐘空運轉，設備在運行時如有異常聲音，應迅速關機進行檢查處理。設備運轉正常后，可將少量需篩分的物料通過進料口設入篩機內，確認物料向出料口方向行進，然后逐漸增加到所需和所能承受的給料量。

4、篩分物料時，應在進料口將物料均勻投入，保證篩面上的物料均勻分布。物料下落時，不得有大的沖擊，以免損壞篩網，特殊情況下（如物料粒度相差懸殊大、物料比重大等）應在進料口上加一層較粗的篩網作緩沖。

5、用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏心重錘的夾角來增減激振力），使篩機達到佳的篩分效果。

6、設備在停機時產生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正常現象，設備在開停機前，篩面上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換。

售后服務：

1.保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修、包換。

2.質量保證期結束后，我廠將繼續免費提供售后服務，不限年份終身服務，僅收取零部件成本費，免收人工費，免收維修費。

服務承諾:

為了向您提供完善的售后服務，請將您的寶貴意見、建議及要求反饋給我廠。我們感謝貴單位使用我廠的產品，我廠建立有完整的營銷網絡及完善的售后服務體系，售后服務部已將您購買的產品建立了信息檔案。如果您購買的產品出現質量問題，我們將及時為您提供全方位的服務。
