大漢直線振動篩分機的結構特點
發布時間：2026-07-17 11:17:34 作 者：大漢機械 瀏覽次數： 次
DZSF系列
直線振動篩分機為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074―5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm。
直線振動篩物料從給料機均勻地進入
篩分機的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種產品和不合格的篩上、篩下物，分別從各自的出口排出，流入料倉或盛料筒。
直線振動篩主要技術參數和外形尺寸
|
型號 |
篩面尺寸 |
篩面層數 |
網孔尺寸（目） |
處理量（t/h） |
振次 |
雙振幅 |
電機功率 |
振動方向角 |
外形尺寸（長×寬×高）mm |
|
DZSF515 |
500×1500 |
2-5 |
2-200 |
0.05-5 |
960 |
6-7 |
2×0.37 |
45-60 |
2140×808×848 |
|
DZSF520 |
500×2000 |
2-5 |
2-200 |
0.05-5 |
960 |
6-7 |
2×0.37 |
45-60 |
2140×808×848 |
|
DZSF525 |
500×2500 |
2-5 |
2-200 |
0.06-8 |
960 |
5-7 |
2×0.37 |
45-60 |
2462×808×848 |
|
DZSF530 |
500×3000 |
2-5 |
2-200 |
0.06-8 |
960 |
5-7 |
2×0.37 |
45-60 |
2462×808×848 |
|
DZSF1020 |
1000×2000 |
2-5 |
2-200 |
0.12-20 |
960 |
6-8 |
2×0.37 |
45-60 |
2953×808×1120 |
|
DZSF1030 |
1000×3000 |
2-5 |
2-200 |
0.1-20 |
960 |
6-8 |
2×0.37 |
45-60 |
3152×1340×1120 |
|
DZSF1025 |
1000×2500 |
2-5 |
2-200 |
0.1-15 |
960 |
5-7 |
2×0.37 |
45-60 |
2203×1320×900 |

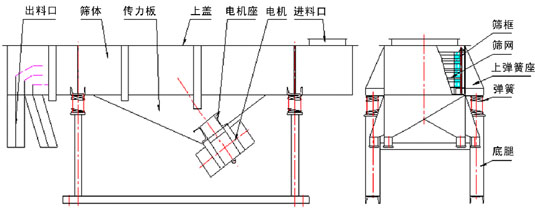

直線振動篩結構說明
本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。
直線振動篩產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。
主要適用行業該產品廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。
